Medya (TIR) Dorse Ebat ve Boyutları

Konusu 'Medya / Fotoğraf' forumundadır ve Teyyare Nazo tarafından 7 Temmuz 2015 başlatılmıştır.

  1. Teyyare Nazo

    Teyyare Nazo
    Yasaklı Kayıtlı Kullanıcı ETS2 Sahibi

    32
    255
    399
    210
    Dorse Ebat ve Boyutları

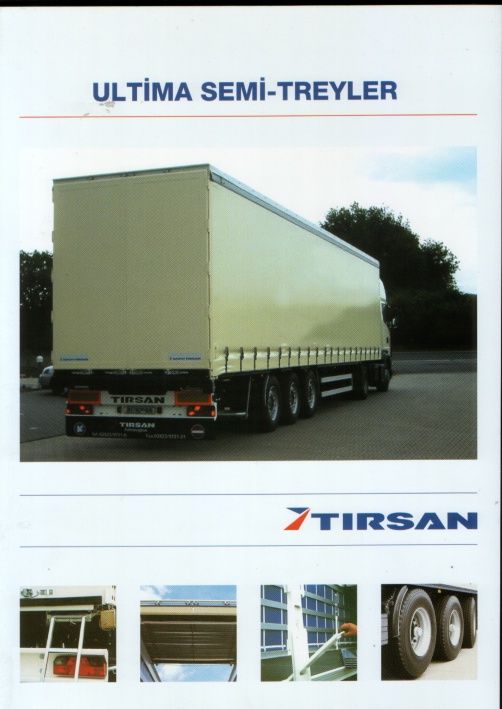

    [​IMG]
    Teknik Özellikler

    Dingiller ve Süspansiyonlar :
    Her biri 9 ton taşıma kapasiteli dingiller.Yükseklik ayarlı makas
    ve 36'lık körük ile desteklenmiş havalı süspansiyon sistemi.
    Fren sistemi: AB standartlarına uygun ABS 4S/3M çift devreli otomatik yük ayar valfli, havalı fren sistemi.
    Elektrik sistemi: AB standartlarına uygun 24 V elektrik sistemi.
    Şası: Yüksek mukavemetli çelikten imal 'I' profıli lonjeronlar ve u kesitli kroslardan oluşmuştur.
    Boya: Araç komple şotlanır, iki kat astar sonrasında çift kompontli akrilik boya ile boyanarak fırınlanır.

    -------------------------------------------------------------------------------------------------------------------------------------------
    Ayaklar: 24 Ton kaldırma kapasiteli, tek taraftan kumanda edilebilen çift hızlı teleskopik mekanik ayak.
    King pin: 2* ölçüsünde SAE normuna uygun flaşlı tip.
    Lastikler ve jantlar: 6+1 adet 285/65 R 22,5 ölçüsünde tubeless lastik ve 22,5'' çelik jantlar.
    Diğer özellikler: Sabit tampon, plaka yeri, tekli stepne taşıyıcı, 1 adet takım dolabı, 2 adet takoz ve takoz tuttucu.
    Opsiyonlar: Dingil kaldırma.
    -------------------------------------------------------------------------------------------------------------------------------------------
    Boyutlar (mm)
    Toplam uzunluk 8.700
    Toplam genişlik 2.550
    Toplam yükseklik 1.410
    King pin yüksekliği (yüksüz) 1.180

    -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------

    Agırlıklar (kg)
    Toplam ağırlık 35.000
    Boş ağırlık 4.750
    Kullanılabılır ağırlık 30.250

    --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

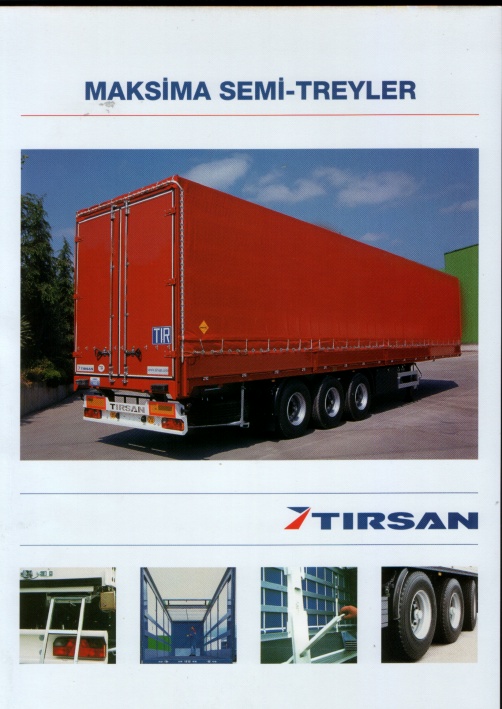

    [​IMG]
    Teknik Özellikler

    Dingiller ve süspansiyon:
    Her biri 9 ton taşıma kapasiteli dingiller.Yükseklik ayarlı, makas ve 36'lık körük ile desteklenmiş havalı süspansiyon sistemi.
    Fren sistemi: AB standartlarına uygun, ABS 4S/3M çift devreli otomatik yük ayar valflı havalı fren sistemi.
    Elektrik sistemi: AB standartlarına uygun 24 V elektrik sistemi.
    Şası: Yüksek mukavemedi çekilen imal ''I'' profil lonjeronlar ve c kesidi kroslardan oluşmuştur.
    Boya: Araç komple şotlanır.İki kat astar sonrasında çift komponentli akrilik boya ile boyanarak fırınlanır. Ayaklar:24 ton kaldırma kapasiteli, tek taraflı kumanda edilebilen çift hızlı teleskopik mekanik ayaklar.
    King pin: 2* ölçüsünde SAE normuna uygun flaşlı tip.
    Lastikler ve jantlar: 12+1 adet 245/70 R 19.5 ölçüsünde tubless lastik ve 19.5* çelik jantlar.
    Taban: 30 mm fenoi reçine ile kaplı kontraplak.
    Arka kapak: Kutu kesitli sertleşmiş alüminyum profilden memul, asağıya doğru açılır kapak.
    -------------------------------------------------------------------------------------------------------------------------------------------
    Yan kapakları: Kutu kesitli sertleşmiş alümınyum profilden mamul.
    Ön paneli: Kutu kesitli sertleştrilmiş alımunyum profilden mamul.
    Yan yapı: Katlanır tip baba ve aluminyum yarı sistem.
    Branda: 680 g/m2 apırlıgında branda.
    Diğer özellikler: Kakar tampon, plaka yeri, tekli stepne taşıyıcı, 1 adet yemek dolabı, 1 adet takım dolabı, bisiklet korkulugu, forklit bariyeri, 2 adet takoz ve takoz tutucu, rampa dayanma.RO_RO hakaları, tabanda yük bağlama hakaları merdiven.
    Opsiyonlar: Disk fren, dingil kaldırma, arka kapı (bar tipi çift kiltili, dışardan kiltli, perdo, gümrük mevzuatına uygunperde, EBS, ECAS kayar çatı, hidrolik ya da manuel çatı kaldırma sistemi 385//55 R 19.5 6+1 tubless lastik 445/50 R19.5 6+1 tubless lastik, su deposu (40 lt), yangın sondürücü tutucusu.
    ----------------------------------------------------------------------------------------------------------------------------------------------
    Boyutlar (mm)

    Toplam uzunluk 13.725
    Toplam genişlik 2.550
    Toplam yükseklik 4.060
    King pin yüksekligi (yüksüz) 1.180
    İç uzunluk 13.665
    İç genişlik 2.480
    İç yükseklik 3.000

    ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
    Ağırlıklar (kg)
    Toplam ağırlık 35.000
    Boş ağırlık 7.850
    Kullanılabilir ağırlık 27.500

    ----------------------------------------------------------------------------------------------------------------------------------------------

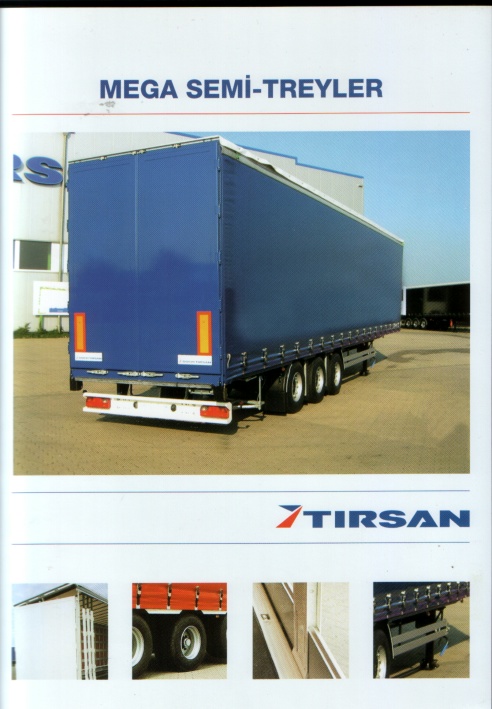

    [​IMG]
    Teknik Özellikler

    Dingiller ve süspansiyon:
    Her biri 9 ton taşıma kapasiteli dingiller.Yükseklik ayarlı, makas
    ve 36'lık körük iki desteklenmiş hava süspansiyon sistemi.
    Fren sistemi: AB standartlarına uygun ABS 4S/3M, çift devreli otomatik yük
    ayar vaflı, havalı fren sistemi.

    Şasi: Yüksek mukavemetli çelikten imal ''I'' profili konjeonlar ve 2 kesitli
    kroslardan oluşmustur.

    Boya: Araç komple şotlanır, iki kat astar sonrasında çift komponentli akrilik

    boya ile boyanarak fırınlanır.
    Ayaklar: 24 Ton kaldırma kapasiteli, tek taraftan kumanda edilebilinen çift hızlı teleskopik
    mekanik ayak.
    King pin: 2* ölçüsünde SAE normuna uygun flaşlı tip.
    Lastikler vlare jant: 6+1 adet 385/05 R 22/5 ölçüsünde tubeless lastik ve 22.5* çelik jardar.
    Taban: 30 mm fenoı reçine ile kaplı kontraplak.
    --------------------------------------------------------------------------------------------------------------------------------------

    Arka kapak: Kutu kapasiteli sertleşmiş alüminyum profilden mamul, aşagıyla doğru açılır kapak.
    Yan kapaklar: Kutu kesitli sertleşmiş alümınyum profilden mamul.
    Ön panel: Kutu kesitli sertleşmiş alümınyum profilden mamul.7
    Yan yapı: Katlanır tipi baba ve alümınyum yan sistem.
    Branda: 680 gr/m2 ağırlıgında branda.
    Opsiyonlar: Disk fren, dingil kaldırma,arka kapı (bar tipi çift kilitli, dışardan kilitli), perde, gümrük mevzularına uygun perde, EBS, palet dolabı, hidrolik ya da manuel çatı kaldırma sistemi, ikinci stepne taşıyıcı su deposu (40lt), yangın söndürücu tutucu.
    ----------------------------------------------------------------------------------------------------------------------------------------------
    Boyutlar (mm)

    Toplam uzunluk 13.725

    Toplam genişlik 2.550
    Toplam yükseklik 4.050
    King pin yüksekligi (yüksüz) 1.160
    İç uzunluk 13.665
    İç genişlik 2.480
    İç yükseklik 2.750
    ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
    Ağırlıklar (kg)
    Toplam ağırlık 35.070

    Boş ağırlık 7.520
    Kullanılabilir ağırlık 27.560
    ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

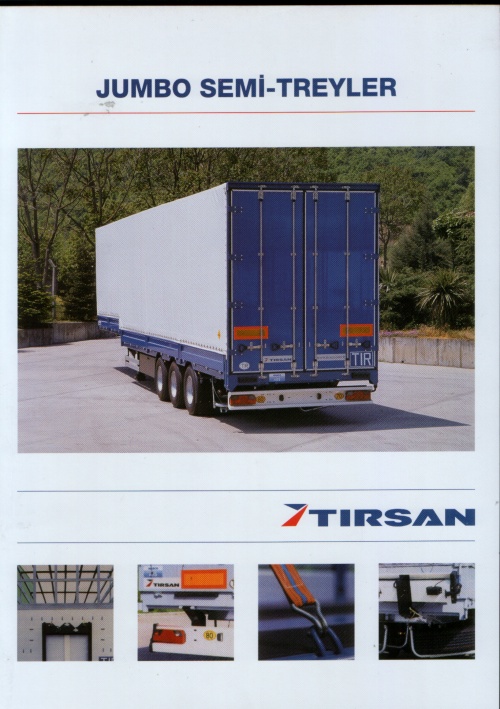

    [​IMG]
    Teknik Özellikleri

    Dingiller ve süspansiyon:Her biri 9 ton taşıma kapasiteli dingiller.Yükseklik ayarlı, makas ve 36'lık körük ile desteklenmiş havalı süspansiyon sistemi.
    Fren sistemi: AB standartlarına uygun ABS 4S/3M, çift devreli otamatik yük ayar valfı, havalı fren sistemi.
    Elektrik sistem: AB standartlarına uygun 24 V elektrik sistemi.
    Şası: Yüksek mukavematli çelikten imal ''I'' profil lonjeronlar ve c kesitli kroslardan oluşmustur.
    Boya: Araç komple şotlanır, iki kat astar sonrasında çift komponentli akrilik boya ile boyanarak fırınlanır.
    Ayaklar: 24 ton kaldırma kapasiteli, tek taraftan kumanda edilebilen çift hızlı teleskopik mekanik ayak.
    King pin: 2* ölçüsunde SAE normuna uygun flaşlı tip.
    Lastikler ve jantlar: 12+1 adet 245/70 R 19,5 ölçüsünde tubless lastik ve 19.5 çelik jantlar.
    Taban: 30 mm fenoı reçine ile kaplı kontraplak.
    ----------------------------------------------------------------------------------------------------------------------
    Arka kapak:
    Kutu kesitli sertleşmiş alümınyum profilden mamul, aşagıya doğru açılır kapak.
    Yan kapaklar: Kutu kesitli sertleşmiş alümınyum profilden mamul.
    Ön panel: Kutu kesitli sertleşmis alümınyum profilden mamul.
    Yan yapı: Katlanır tip baba ve alümınyum yan sistem.
    Branda: 680 gr/m2 ağırlıgında branda.
    Diger özellikler: Kalkar tampon, plaka yeri,tekli stepne taşıyıcı, 1 adet yemek dolabı, 1 adet takım dolabı, bisiklet korkulugu, 2 adet takoz ve takoz tutucu, rampa dayama, Ro-Ro halkalar, tabanda yük bağlama halkaları merdiven.
    Opsiyonlar: Disk fren, dingil kaldırma, arka kapı, (bar tipi çift kiltli, dışardan kilitli)perde, gümrük mevzuatına uygun perde, EBS, ECAS,kayar çatı, 385/55 R 19,5 6+1 tubless lastik 435/50 R 19.5 6+1 tubless lastik, çift kat sistemi, su deposu (40lt), yangın söndürücu tutucusu.
    -----------------------------------------------------------------------------------------------------------------------
    Boyutlar (mm)


    Toplam uzunluk 13.725
    Toplam genişlik 2.550
    Toplam yükseklik 4.000
    King pin yüksekligi (yüksüz) 950
    İç uzunluk 13.665
    İç genişlik 2.480
    İç yükseklik 2.940
    --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
    Ağırlıklar (kg)
    Toplam ağırlık 35.000
    Boş ağırlık 7.900
    Kullanılabilir ağırlık 27.100
    ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

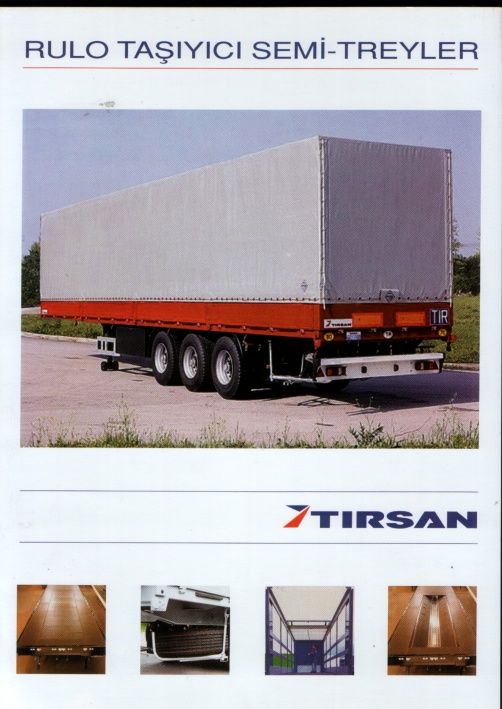

    [​IMG]
    Teknik Özellikler

    Şası:Yüksek mukavetli çelikten imal ''I'' profil.Kaynaklar otomatik kaynak makinasında gazaltı veya tozaltı olarak yapılır.
    Dingil: Her biri 9 ton taşıma kapasiteli otamatik cırcırlı dingiller.
    Havalı Süspansiyon: İndirme ve kaldırma ile yükseklik sınırlandırıcı sistem.Makas ve 36'lık körük ile desteklenmiş.
    Ön dingil kaldırma: Çekıcıden kumandalı lastik ömrünü uzatan sistem.
    Lastik: 385/65 R 22.5 ölçüsünde 6+1 adet tubless lastik.
    Ayak: Çift hzılı mekanik ayak.
    Fren: Otomatik yük ayar valtlı ve devre filtreli iki hatlı havalı fren.
    Hava donanımı: Havalı süspansiyon, ön dingil kaldırma, fren devresi ve ABS devresi için gerekli olan hava, hava tankı ile sağlanır.Bu sistemde poliamid fren boruları ve özel fitingler kullanılmaktadır.
    ABS: AB standartlarına uygun 4S/3M
    Taban: Fenoı reçine ile kaplı kontraplak.
    King-Pin: 2* ölçüsunde flaşlı king-pin.
    Kapaklar: Kutu kesitli sertleşmiş alümınyum profilden mamul.
    Ön panel: Kutu kesitli sertleşmiş alümınyum profilden mamul.
    Yan yapı: Katlanır tip baba ve alümınyum yan sistem.
    Branda: 680 gr/m2 ağırlıgında branda kumaşı.

    -----------------------------------------------------------------------------------------------------------------------
    Boya: Yüzeylerin boyaya hazırlanması otomatik şotlama yöntemi ile yapılır. Kaynak işlemi komple tamamlanan treyler, otomatik sotlama tünelinden geçirilir ve boya öncesi hazırlık kabine alınır.Basınçlı hava ile temizleme treyler, kapalı boya kabinden astarlanır ve istenilen renkte son kat fırın boyaya tabi tutulur. Son aşamada treyler fırınlanır.
    Standart Aksesuarlar:
    Rulo taşıma haznesi, kalkar tampon ve plaka yeri, tekli stepne yeri, 1 adet yemek dolabı, 1 adet takım dolabı, bisiklet korkulugu, forkliflt bariyeri, 2 adet takoz ve takoz yeri, rampa dayama, RO-RO halkaları, tabanda yük bağlama halkaları, merdiven.
    -----------------------------------------------------------------------------------------------------------------------

    Toplam Ağırlık: :35.070 kg.
    Boş Ağırlık: :7.510 kg.
    Kullanılabilir Ağırlık: :27.560 kg.
    Toplam Genişlik: :2.550 mm.
    Toplam Yükseklik: :4.050 mm.
    King Pin Yüksekligi (yüksüz): :1.180 mm.
    İç uzunluk: :13.665 mm.
    İç Genişik: :2.480 mm.
    İç yükseklik: :2.690 mm.

    Rulo kanalı: :8.600 mm.

    ----------------------------------------------------------------------------------------------------------------------
    Opsiyonlar

    1. Disk fren
    2. Arka kapı
    3. Perdeli tip
    4. EBS+ECAS
    5. Çatı kaldırma sistemi
    ----------------------------------------------------------------------------------------------------------------------

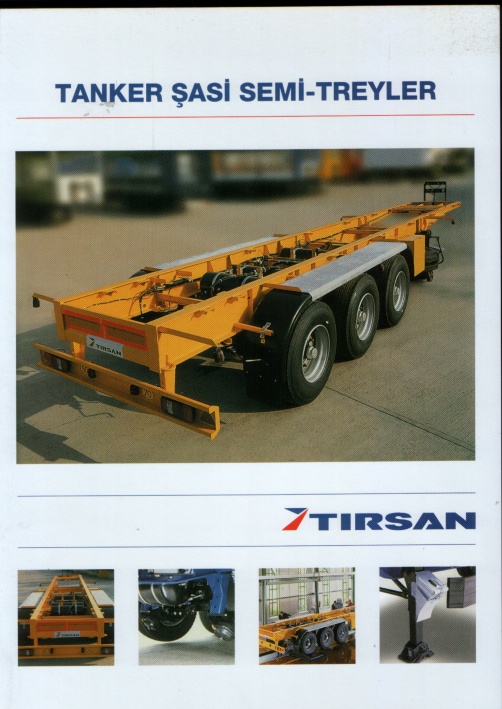

    [​IMG]
    Teknik Özellikler

    Dingiller ve süspansiyon: Her biri 9 ton taşıma kapasiteli dingiller.Yükseklik ayarlı, makas 36'lık körük ile desteklenmiş havalı süspansiyon sistemi.
    Fren sistemi: AB standartlarına uygun ABS 4S/3M çift deverli otomatik yük ayar vaflı havalı fren sistemi.
    Elektrik sistemi: AB standartlarına uygun 24 V elektrik sistemi.
    Şası: Yüksek mukavemetli çelikten imal ''I'' profili lonjeronlar ve u kesitli kroslardan oluşmustur.
    Boya: Araç komple şotlanır, iki kat astar sonrasında çift komponetli akrilik boya ile boyanarak fırınlanır.
    ---------------------------------------------------------------------------------------------------------------------------------------------
    Ayaklar: 24 ton kaldırma kapasiteli, tek taraflı kumanda edilebilen çift hızlı teloskopik mekanik ayak.
    King pin: 2* ölçüsünde SAE normuna uygun flaşlı tip.
    Lastikler ve jantlar: 6+1 adet 385/65 R 22.5 ölçüsunde tubless lastik ve 22.5 çelik jantlar.
    Diger özellikler: Sabit tampon, plaka yeri, tekli stepne taşıyıcı, 1 adet takim dolabı, 2 adet takoz ve tutucu çamurluk, tanker bağlama braketleri.
    Opsiyonlar: Dingil kaldırma.
    ---------------------------------------------------------------------------------------------------------------------------------------------
    Boyutlar (mm)

    Toplam uzunluk 10.000
    Toplam genişlik 2.550
    Toplam yükseklik 1.440
    King pin yüksekligi (yüksüz) 1.180
    ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
    Ağırlıklar (kg)

    Toplam ağırlık 35.000
    Boş ağırlık 4.900
    Kullanılabilir ağırlık 30.950
    ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

    [​IMG]
    Teknik Özellikler

    Dingiller ve süspansiyon: Her biri 9 ton kapasiteli dingiller.Yükseklik ayarlı, makas ve 36'lık körük ile desteklenmiş havalı süspansiyon sistemi.
    Fren sistemi: AB standartlarına uygun ABS 4S/3M çift devreli otomatik yük ayar valflı, havalı fren sistemi.
    Elektrik sistemi: AB standartlarına uygun 24 V elektrik sistemi.
    Şası: Yüksek mukavemetli çelikten imal ''I'' profili lonjeronlar ve c kesitli kroslardan oluşmustur.
    Boya: Araç komple şotlanır, iki kat astar sonrasında çift komponentli akrilik boya ile boyanarak fırınlanır.
    Ayaklar: 24 ton kaldırma kapasiteli, tek taraftan ediebilinen çift hızlı teleskopik mekanik ayak.
    King pin: 2* ölçüsünde SAE normuna uygun flaşlı tip.
    Lastikler ve jantlar: 6+1 adet 385/65 R 22.5 ölçüsünde tubless lastik ve 22.5 çelik jantlar.
    Taban: 30mm fenoı reçine ile kaplı kontraplak.
    Arka kapı: Kutu kesitli sertleşmiş alümınyum profilden mamul, aşagıya doğru açılır kapak.
    ----------------------------------------------------------------------------------------------------------------------------------------------
    Yan kapaklar: Kutu kesitli sertleşmiş alümınyum profilden mamul.
    Ön panel: Kutu kesitli sertleşmiş alümınyum profilden mamul.
    Yan yapı: Katlanır tip baba ve alümınyum yan sistem.
    Branda: 680 gr/m2 ağırlıgında branda.
    Diger özellikler: Kalkar tampon, plaka yeri,tekli stepne taşıyıcı, 1 adet yemek dolabı, 1 adet takım dolabı, Bisiklet korkulgu, forklıft bariyeri, 2 adet takoz ve takoz tutucu, rampa dayama, RO-RO halkaları, tabanda yük bağlama halkaları merdiven.
    Opsiyonlar: Disk fren, dingil kaldırma, arka kapı (bar tipi çift kilitli, dişardan kilitli) perde, gümrük mevzuatına uygun perde, EBS, ECAS, palet dolabı, hidrolik ya da manuel çatı kaldırma sistemi, 385/55 R 22.5 lastikler, su depso (40lt) yangın söndürücü tutucusu.
    ---------------------------------------------------------------------------------------------------------------------------------------------
    Boyutlar (mm)


    Toplam uzunluk 13.725
    Toplam genişlik 2.550
    Toplam yükseklik 4.000
    King pin yüksekligi (yüksüz) 1.120
    İç uzunluk 13.665
    İç genişlik 2.480
    İç yükseklik 2.770
    --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
    Ağırlıklar (kg)
    Toplam ağırlık 35.000
    Boş ağırlık 7.950
    Kullanılabilir ağırlık 27.050
    ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
    Tip Uzunluk Genislik Yükseklik Brüt Hacim
    Mega Trailer 13,60 m. 2,50 m. 3,00 m. 102 m3 [​IMG]
    Optima 13,60 m. 2,50 m. 2,70 m. 92 m3 [​IMG]
    Kamyon Römork 2 * 8,00 m. 2,45 m. 3,00 m. 120 m3 [​IMG]
    Jumbo Kamyon 13,60 m. 2,45 m. 2,65 m. 90 m3 [​IMG]
    ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++



    (Yaptıgım işte emek görmek isterim, bu yüzden kendim yazdım hatalı yazı var ise bildirmenizi rica ederim)


    İnşAllah yararlı olmuştur :)

    Sevgilerimle..
